点型红外火焰探测器JW-TC28

2023-08-28 10:05:36

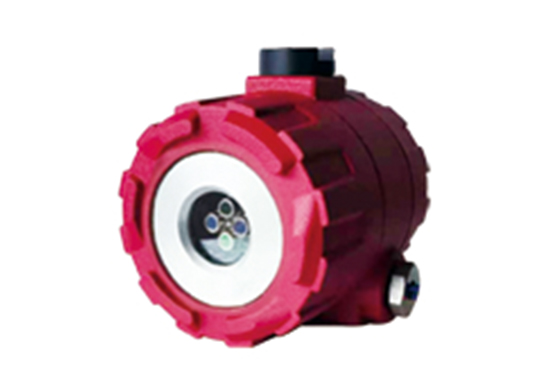

点型红外火焰探测器JW-TC28
详细介绍:

产品概述

点型火焰探测器(红紫外以下简称探测器)属于防爆智能型 火灾探测设备,它运用了先进的多红外传感技术(MIR),使用 具有窄带滤波的不同波长的红外传感器,其中一只传感器工作 在反映火焰信息的中心波长,另外两只传感器监视环境中的其 他红外辐射,结合火焰的闪烁特征,通过高性能的微处理器和 先进的数学算法模型进行运算分析,使得只有符合火焰特征的 辐射频谱才会被确认为火警,而其他的干扰因素形成的假火警 信号则会被排除。本探测器能够对日光、闪电、电焊、人工光 源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很 好的抑制,从而实现了对火焰信号的快速响应和准确识别。本 探测器采用非接触式探测,灵敏度现场可调,提供无源接点、 标准电流输出和总线接口与火灾报警系统相连接。

本探测器适用于无烟液体和气体火灾、产生烟的明火以及 产生爆燃的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工 企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物 含碳物质的其他场合。本探测器根据GB3836.1-2010《爆炸性气体环境用电气设 备 第 1部分:通用要求》、GB3836.2-2010《爆炸性气体环境 用电气设备、第2部分:隔爆型“d”》的规定,制成隔爆型结 构,其防爆标志:ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC 级,引燃温度组别为T1~T6组的1区、2区可燃性气体或蒸气与 空气形成的爆炸性混合物的场所。

外形及尺寸图(单位:mm)



型号和主要技术参数



防爆要点

在进行探测器结构设计时充分考虑了当爆炸性混合物侵 入其内部,因某种原因发生爆炸时,不致引起分析仪外部的爆 炸性混合物爆炸的宗旨,从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳Z高表面温度等关键条件着手,确保隔爆性能。

隔爆外壳精加工后,进行静压试验,试验压力为1.5MPa,历时10~12S,试验结果以不滴水为合格。

隔爆接合面参数符合GB3836.2-2010的要求;隔爆面是产品的重要防爆措施,使用及维修时应注意保护隔爆面,不得磕 碰、划伤。

探测器正常运行时,其外壳高表面温度不超过60℃。

探测器内Z小电气间隙为6mm,带电部件与外壳之间z小爬电距离为10mm。

探测器的内外接地是确保其安全运行的重要措施,接地端子分别设在控制箱内外部,旁边有接地 标志“〨”。

探测器外壳的明显部位有“严禁带电开盖”字样的警告牌 探测器安装于外力冲击冲击不到的场所。

接线方式

所有信号线和电源线宜采用截面积大于1.0mm 2 的导线,并严格按规范要求进行布线,其中探测器外壳应良好接地。探测 器接线定义见下表:




探测器安装方式

保护区域

* 保护区域:如上图所示的3D锥形视野。

* 探测器可探测的火警满足平方反比定律:探测器距离增 加一倍,那么只有1/4的辐射可能到达探测器。

安装原则

* 探测器安装布线时,应使所监视的区域处于视场角的有 效范围内;

* 探测器安装面应当牢固、抗震;

* 探测器附近避开高温物体安装;

* 探测器的安装应尽可能避免障碍物的阻挡,对于外形横、纵尺寸不超过0.5米的障碍物,探测器距障碍物的距离不小于2.5米;对于外形尺寸超过0.5米且无法避免时,应适当增加探测器的数量。

安装方式

用户可自行将探测器可安装在墙上、天花板或固定架上,也可选用我公司的安装支架。采用我公司安装支架的安装方式见下图,探测器可根据保护对象的位置左右转动±90°,上下转动±45°,探测器位置调节完毕后应将安 装支架的固定螺栓拧紧。安装时建议探测器的监视透过窗朝向要偏下,以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定,一般不小于1.5m;探测器安装高度一般不小于2.5米。

探测器采用四个M6螺栓固定。 探测器的安装方法如下:将探测器的底座牢固地固定在要安装的位置上。

安装方式如下图示:




使用和维护

1)  探测器上电即正常工作;火警发生时,指示灯变为红色。

2) 探测器接入系统时,应提前完成其测试工作:将火焰处 于探测器的有效视角范围内,持续快速抖动火焰或煽动 火焰,使火焰连续闪烁,观察其报警功能和探测距离。

3) 要经常检查探测器窗口玻璃表面是否清洁,须定期擦拭。探测器窗口玻璃不清洁会影响探测器的灵敏度,严重时

可能造成探测器发生火情时不报警。

4) 严禁在探测器带电状态下打开盖子;进行清洁前,请暂时将探测器停止工作,切断要进行维护的区域或系统的 逻辑控制功能,以免无为的报警联动。

5) 禁止使用非规定的探测器工作电源,以免损坏探测器。

6) 探测器接线要牢靠无误;探测器屏蔽线丝网连接外壳,接地应牢固。

7) 用户不可随意拆卸探测器,以免造成不必要的损失。
