JW50Ex/JW55Ex/JW60Ex自动跟踪定位射流灭火装置

2020-11-06 11:24:56
JW50Ex/JW55Ex/JW60Ex自动跟踪定位射流灭火装置
详细介绍:

JW50Ex/JW55Ex/JW60Ex自动跟踪定位射流灭火装置

一.功能概述

防爆型自动跟踪定位射流灭火装置系统是集报警、灭火于一体的新一代高科技消防产品。该产品应用计算机技术、红紫外传感技术、信号处理技术、机械传动技术及图像传输技术集于一体,全天候自动对所监测的空间范围进行主动探测,一旦发现火情,及时启动,在60秒内完成精 确定位,并驱动机械传动装置把喷口迅速准确地瞄准火源,并发出报警信号、联动电动阀、启动水泵,灭火装置对火点实施定点射水灭火,火灭后自动停止射水,如有复燃重新启动,直至彻底熄灭为止。本装置与现场手动控制盘、控制主机等组成集中管理的灭火系统,也可以接入火灾自动报警系统,进行消防联动。

二.系统特点

· 采用红外,紫外火焰探测技术,可以及时准确发现早期火情,有效识辨真假火源,扑救火灾准确、及时;

· 火灾探测与联动控制高度一体化;

· 产品采用多项可靠性设计,抗干扰性能力强,性能稳定可靠。

· 使用在大空间场所,保护范围广;

· 具有视频辅助定位功能,可以通过视频管理系统实现在远端手动定位及确认火情;

· 可以通过视频管理系统或手动控制盘进行自/手动控制。

在自动状态下,装置完成定位后,发出报警信号,联动电动阀、水泵供水、灭火装置喷水灭火,火情扑灭后自动关闭电动阀、水泵。如有复燃,重复所有动作。在手动状态下,装置完成定位后,发出报警信号,此时需要通过现场控制盘和灭火装置内的摄像头传输到消防中心的现场画面确认火情,人工打开电动阀、水泵供水、设备喷水灭火,可同步对装置进行水平,垂直调整以及复位等操作。该技术的应用,使得火势在可以人为控制的情况下,避免喷水对现场贵重物品的破坏;

· 可进行柱状或雾状射水,极大的提高了灭火效率;

· 供水、供电管路简单,有利于工程设计和施工;

· 通过现场控制盘可以手动控制灭火装置水平垂直转动,启闭阀,启闭泵。

三.技术指标

参数名称

单位

ZDMS0.8/30s-JW55Ex

ZDMS0.8/40s-JW60Ex

ZDMS0.9/50s-JW65Ex

工作电压

V

AC220±10%

AC220±10%

AC220±10%

功耗

W

监视状态5W,扫描状态70W

监视状态5W,扫描状态70W

监视状态5W,扫描状态70W

额定工作压力

MPa

00.8

00.8

00.9

Z 大工作压力

MPa

11.0

11.0

11.0

Z小工作流量

L/s

30

40

50

保护半径

m

55

60

65

射流半径

m

62

67

73

监控半径

m

80

80

80

Z 大寻的时间

s

60

60

60

水平旋转范围

0~360

0~360

0~360

垂直旋转范围

仰角30(可调),俯角90(可调)

仰角30(可调),俯角90(可调)

仰角30(可调),俯角90(可调)

工作环境温度

4~55

4~55

4~55

安装高度范围

m

8~15

8~15

8~15

系统通讯制式


RS485总线(与现场手动控制箱通讯)

RS485总线(与现场手动控制箱通讯

RS485总线(与现场手动控制箱通讯

图像传输介质




视工程需要选择

 视工程需要选择

 视工程需要选择

喷水方式


直射后往复摆动

直射后往复摆动

直射后往复摆动

入口法兰


DN80

DN80

DN100

安装方式


坐装

坐装

坐装

四.自动跟踪定位射流灭火系统配件清单

序号

系统各

部件名称

包含组件名称或功能

备注

1

防爆型自动跟踪定位射流灭火装置

·防爆型自动跟踪定位射流灭火装置本体;

·启动探测组件;

·定位探测组件(包括水平与垂直定位探测组件);

·摄像头。

·控制模块,用于采集信号,与现场手动箱通讯,控制装置电机;

·提供DC24V电动阀电源;

·内置电源、通讯模块。


2

防爆型现场手动控制盘

·为防爆型自动跟踪定位射流灭火装置提供交流电源;

·手动控制自动跟踪定位射流灭火装置转动,柱状或雾状喷水,启动阀,启动泵,紧急停止工作等功能

·通过RS485总线与自动跟踪定位射流灭火装置通讯;

·通过CAN 总线与控制主机通讯。

与防爆型自动跟踪定位射流灭火装置Z 大1对1配置

3

自动跟踪定位射流灭火装置控制主机

·嵌入式数字硬盘录象机;

·硬盘;

·控制台;

·装置电源控制盘;

·集中控制盘;

·22寸液晶显示器。


4

模拟末端试水装置

·测试每个防火分区水路Z不利的压力,

流量;

·测试每个防火分区报警,联动功能;

·装置配件包含压力表、试水阀、电动阀、末端控制箱,模拟喷头。

选配

5

水路组件

·电动阀:DN80/DN100;

·手动闸阀:DN80/DN100;

·Y型过滤器:DN80/DN100;

·监视模块 (与常规火灾自动报警匹配)。

外购

五.防爆型自动跟踪定位射流灭火装置电控系统设计

防爆型自动跟踪定位射流灭火装置系统配备了视频管理系统和集中控制主机,通过CAN总线与现场手动控制盘通信,可借助灭火装置的内置摄像头和视频管理系统远程监控火场情况,强化了联动决策管理的功能。每条CAN总线可连接50台场手动控制盘,每台场手动控制盘对应1台防爆型自动跟踪定位射流灭火装置。视频线采用与视频监控系统相同的布线方式,根据工程需要选择不同传输介质,视频信号从每个装置传输至集中控制主机视频管理系统。

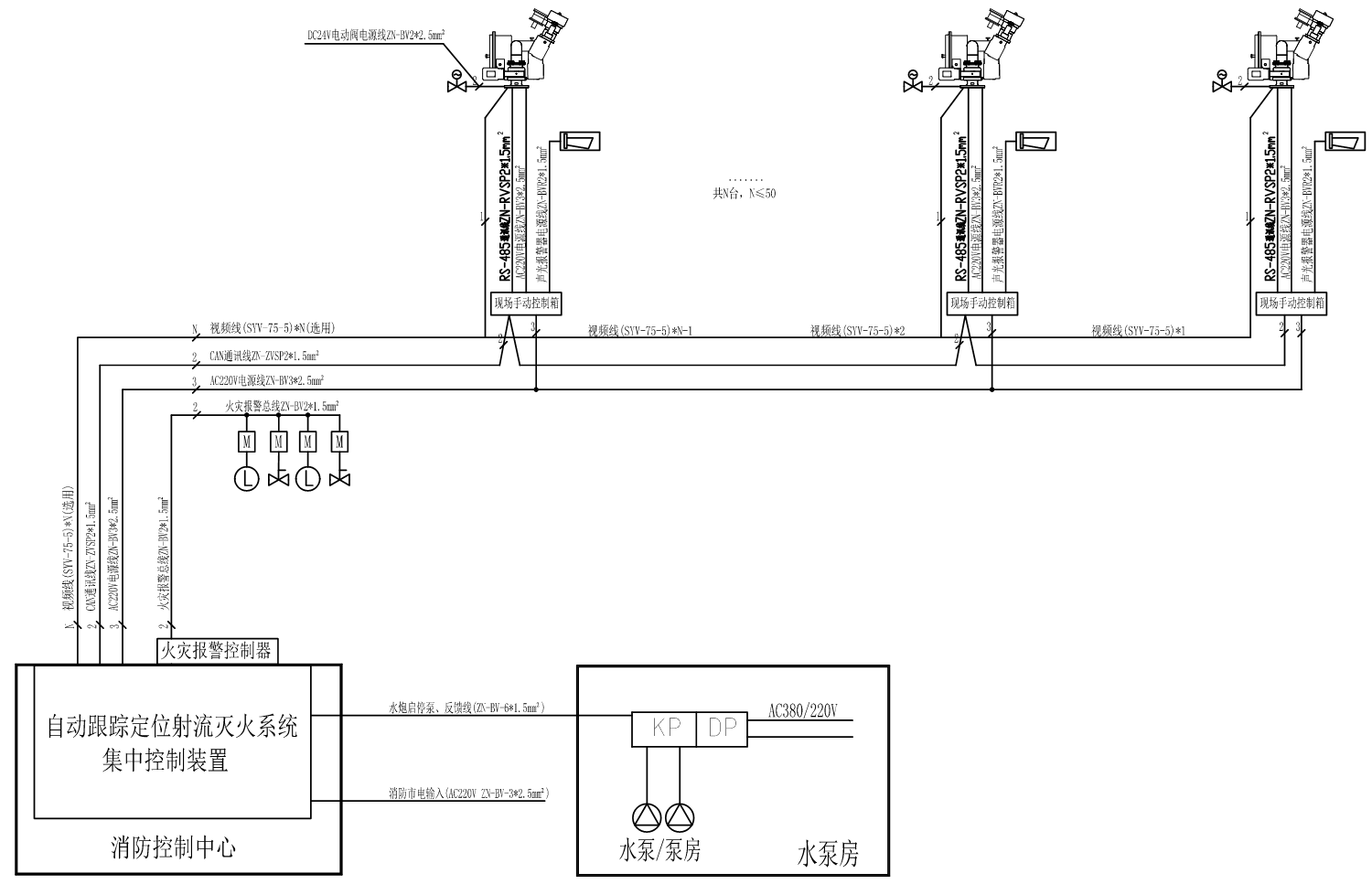

电控系统图如下:

JW50Ex/JW55Ex/JW60Ex自动跟踪定位射流灭火装置

接线端子定义

水 炮 电源:为灭火装置提供AC220V电源,连到现场手动控制盘

接电动阀:连接电动阀

联动输入: 用于接入外部的启动信号

RS485   :用于灭火装置与现场手动控制盘的通讯

六.自动跟踪定位射流灭火装置的安装

1、安装形式

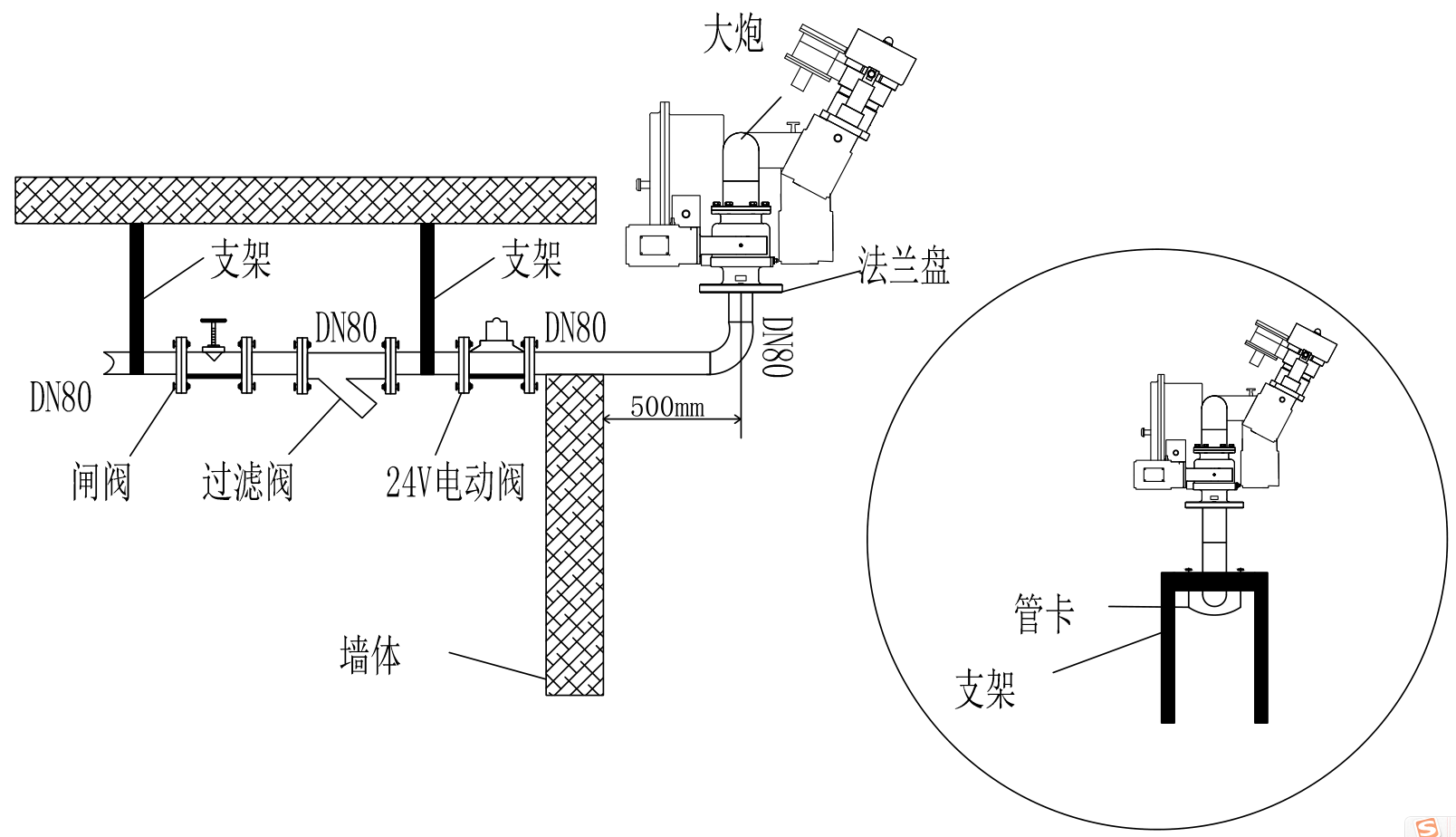

·自动跟踪定位射流灭火装置采用坐装/吊装两种形式,安装方式如图所示,每台灭火装置应配手动闸阀,Y型过滤阀,电动阀。

·灭火装置的旋转轴线距离墙面的距离不得小于500mm,位于法兰下部的防晃支架固定点距离不小于100mm,且不大于300mm的间隙。

①坐装

JW50Ex/JW55Ex/JW60Ex自动跟踪定位射流灭火装置

2、安装步骤

·灭火装置和相关组件应在安装前必须对系统管网试压,冲洗合格后进行装置安装。

·安装灭火装置的下法兰,法兰端面用水平仪调成水平。

·通过8个配套螺栓固定灭火装置,法兰连接用橡胶圈密封。

·插上供电航空插头,调整线束长度,保证灭火装置在转动范围内不受限制并略有余量。

·每台自动跟踪定位射流灭火装置安装完成,接线正确无误后,即可利用现场手动控制盘进行通电测试,通电后能够运行在正常状态下,可以测试自动定位(可用打火机在近距离处测试),通过现场手动控制盘能够远程控制自动跟踪定位射流灭火装置,这样才说明装置安置完成,可以拆除脚手架。

3、注意事项

·灭火装置下方短立管必须安装防晃支架,并且防晃支架在短立管上的固点距离灭火装置法兰面为100mm,以保证灭火装置在转动和喷水时不发生晃动。

·必须严格执行《自动扫描定位喷水灭火系统施工及验收规范》。

·必须在系统管网水压试压,各接头处无渗漏,管网冲洗合格后安装灭火装置。

·避免强电磁场辐射。

·装置发生误动作时,应及时切断按下主机或现场手动控制盘内的电动阀电源。

·安装在舞台、演播室、可兼作演艺用的场所的灭火装置,在演出及排练时,应将灭火装置切换到手动状态或关闭装置电源。

·现场有电气焊、明火作业时,应将灭火装置切换到手动状态或关闭装置电源。

·搬动,安装灭火装置时,严禁人为拆除或扳动装置喷嘴上的定位部件。

·灭火装置的配套线束要整理整齐后固定在灭火装置上法兰的上部,要留有一定的余量,使灭火装置旋转自如,并保证灭火装置在旋转状态时,周围没有障碍物障碍其旋转,防止线皮磨损漏电,影响系统正常工作。

·灭火装置的电源盒与电动阀之间连线必须正确无误,否则灭火装置不能正常工作。
