JW30C自动跟踪定位射流灭火装置

2020-11-06 10:24:56
JW30C自动跟踪定位射流灭火装置
详细介绍:

一. 概述

JW30C自动跟踪定位射流灭火装置是一种流量大、射程远的高效消防灭火产品,该灭火装置将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体,全天候自动对所测的范围进行主动探测,一旦发现火灾,迅速启动,并驱动灭火装置的机械传动机构把喷口瞄准火源,在30秒内完成精 确定位,同时发出报警信号,联动电磁阀、水泵对火点实施定点射水灭火,灭火后自动停止,如有复燃,重新启动,直至彻底熄灭为止。

二.技术特点

该产品采用红外、紫外复合型探测技术,可以主动发现早期火源,有效识别火源,定位准确;采用多项可靠性设计,抗干扰能力强,适用于大空间场所,保护范围广,具有视频辅助定位功能,实现远端手动定位射水,自动状态下,装置完成定位后,发出报警信号,联动电磁阀,水泵等供水设备喷水灭火。

三.技术指标

参数名称

单位

ZDMS0.6/5S-JW30C

工作电压

V

AC220±10%

功耗

W

监视状态3W,扫描状态30W

额定工作压力

MPa

0.6

最 大工作压力

MPa

          1.0

最小工作流量

L/s

5

保护半径

m

30

射流半径

m

34

监控半径

m

40

定位时间

s

30

水平旋转范围

0~360(可调)

垂直旋转范围

仰角30(可调),俯角90(可调)

工作环境温度

4~55

安装高度范围

m

6~15

系统通讯制式


RS485总线(与现场手动控制箱通讯)

图像传输介质


视工程需要选择

喷水方式


直射后往复摆动

配套线束长度

m

2.5

消防炮重量

kg

3.5

入口螺纹


DN32

安装方式


吊装

四.执行标准

产品满足国标GB25204-2010《自动跟踪定位射流灭火系统》要求的所有功能。

五. 操作程序

自动跟踪定位射流灭火装置是由自动跟踪定位射流灭火装置和加电盒组成。

1.自动跟踪定位射流灭火装置

一旦发现火情,启动灭火装置,在30秒内完成对火点定位,同时发出报警信号,联动电磁阀、水泵对火点实施定点射水灭火,灭火后自动停止,如有复燃,重新启动,直至彻底熄灭为止。

2.装置加电盒

灭火装置加电盒是自动跟踪定位射流灭火装置的配套设备,为灭火装置提供电源并接受灭火装置的各种控制信号。它和灭火装置之间的连接采用转接电缆,降低了在高空间接线难度,提高了可靠性。

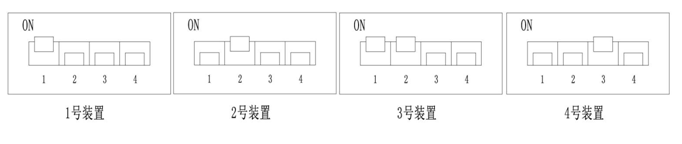

3.灭火装置地址编码

设备安装前必须对灭火装置进行编码,使用8421码对每个现场手动控制盘所控制的灭火装置依次编码,不得重复。如下图


六.装置加电盒接线说明

JW30C自动跟踪定位射流灭火装置

1.上方右边接线端子为连接水炮装置的转接电缆,分别为地线、485总线(区分极性)、火警开关量输出、装置12VDC电源(区分极性),此航空插头电缆与灭火装置连接,把航空插头插入灭火装置的航空插座中然后锁紧。

2. 上方左侧接线端子外接12V开关电源的各种接口,(输入220V/AC,输出12V/DC)。此电源是装置供电的开关电源出厂已接好。

3 下方右边两个接线端子为连接装置摄像头的视频信号。

4.下方中间A、B两接线端子为连接现场手动控制盘的485总线。

5. 下方中间去电磁阀接线端子是连接电磁阀220VAC(L N)电源控制线。

6. 下方左侧接线端子是连接来自控制主机电源和电磁阀电源,分别连接至现场手动控制盘的220VAC(L N PE)电源线和电磁阀电源线(L N)。

七.JW30C自动跟踪定位射流灭火装置的安装

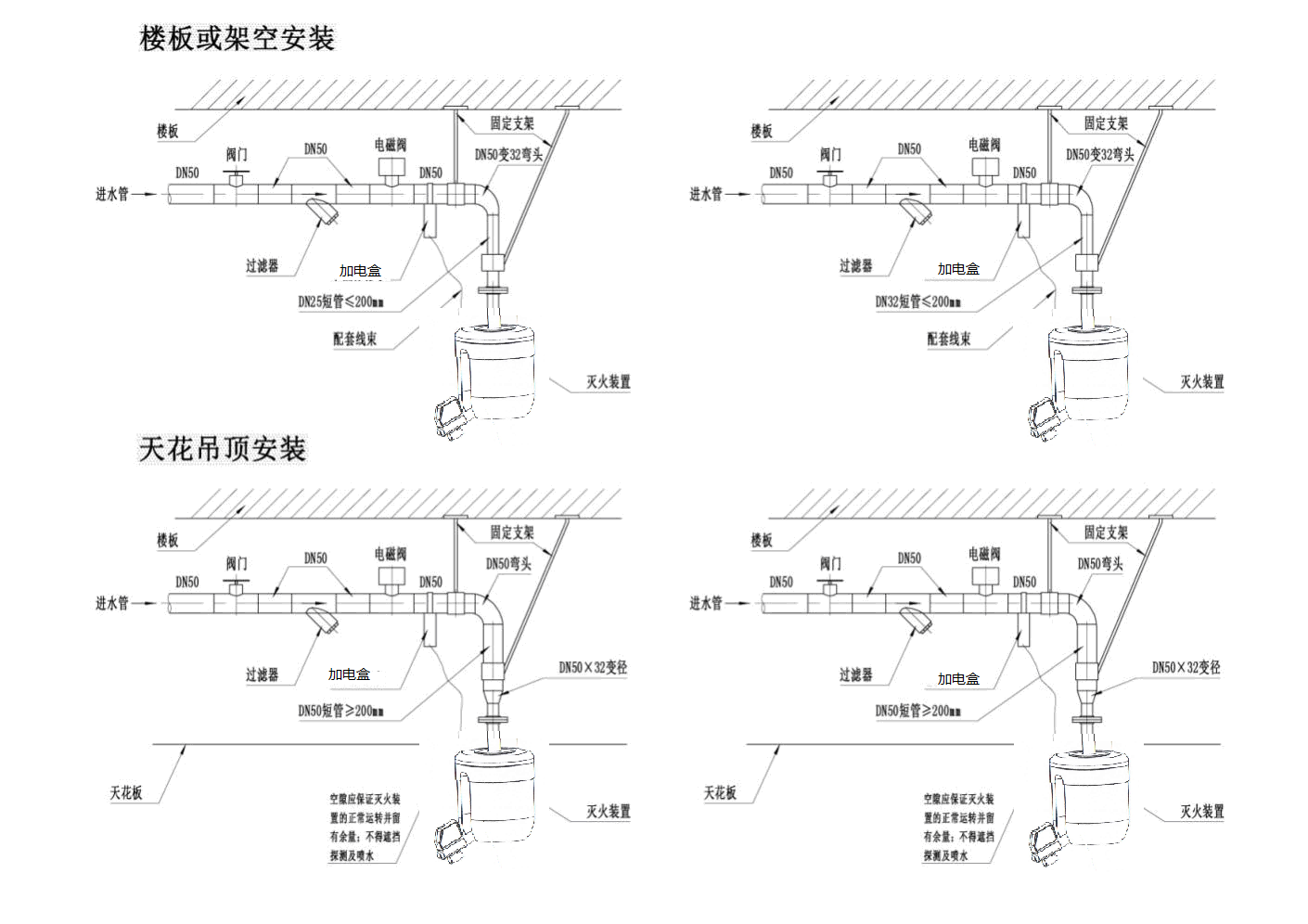

1.安装方式

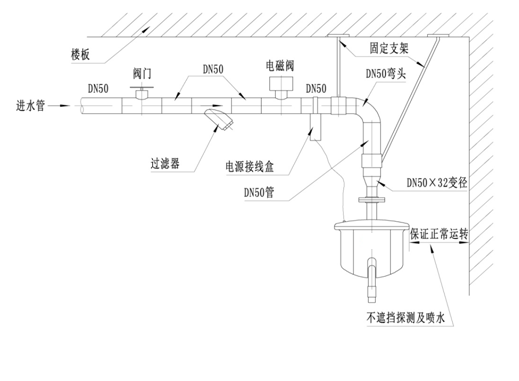

沿梁边及墙边安装


JW30C自动跟踪定位射流灭火装置

JW30C自动跟踪定位射流灭火装置

2.安装步骤

·灭火装置和相关组件在安装前必须对系统管网试压,冲洗合格后进行装置安装。

·安装灭火系统上的法兰到短立管下端,法兰端面用水平仪调成水平

·通过4个配套螺栓固定灭火装置

·插上供电航空插头,调整线束长度,保证灭火装置在转动范围内不受限制并略有余量。

·每台自动跟踪定位射流灭火装置安装完成,接线正确无误后,即可利用现场手动控制箱进行通电测试,通电后能运行在正常状态下,可以测试自动定位(可用打火机在近距离处测试),通过现场手动控制箱能远程控制自动跟踪定位射流灭火装置,这样才说明装置安置完成,可以拆除脚手架。

注意事项

·短立管上必须安装防晃支架,并且防晃支架在短立管上的固定点距离灭火装置上的法兰不大于200MM,以保证灭火装置在转动和喷水时不发生晃动。

·必须严格执行〈〈自动扫描定位喷水灭火系统施工及验收规范〉〉

·必须在系统管网水压试压,各接头处无渗漏,管网冲洗合格后安装灭火装置。

·避免强电磁场辐射。

·装置发生误动作时,应及时切断主机面板上的或手动控制箱内电磁阀电源

·安装在舞台 演播室 可兼作演艺用的场所的灭火装置,在演出及排练时,应将灭火装置切换到手动状态或关闭装置电源。

· 现场有电气焊 明火作业时,应将灭火装置切换到手动状态或关闭装置电源。

· 建议在电磁阀前安装过滤器,防止喷水后因管网杂质导致电磁阀

关闭不严出现漏水现象。

· 搬动,安装灭火装置时,要注意保护好灭火装置底部的传感器,严禁将灭火装置直接安置在桌面或地面,以免传感器破碎。

· 严禁用力扳动水平机构与垂直机构,以免损坏灭火装置内部的限位开关。

· 灭火装置的配套线束要整理整齐后固定在灭火装置上法兰的上部,要留有一定的余量,使灭火装置旋转自如,并保证灭火装置在旋转状态时,周围没有障碍物阻碍其旋转,防止线皮磨损漏电,影响系统正常工作。

· 设备安装前必须对灭火装置进行编码,使用8421码对每个现场手动控制箱所控制的灭火装置依次编码,不得重复。     八.维护保养

为了保证自动跟踪定位射流灭火装置正常运转,应定期对设备进行如下维护保养:

1.根据现场情况,应至少每三个月对装置进行状态检查;

2.日常保养由现场负责人按要求进行,检查现场手动控制箱有无故障信息,操作设备是否运转良好。

3.粉尘大的现场定期清理装置表面和转动机构,确保转动机构运转正常。

4.条件允许的情况下,应按国标要求的火源进行喷水测试。

九.注意事项

1.严格按说明书接线,不得将端子功能混淆。手动控制箱的操作应由专人负责,按说明书进行操作,以免因操作失误造成损失。消防炮的外接导线应采用金属软管保护。 传感器上不应有堵塞物,随时保持清洁。当传感器上有浮尘时,应由专业维护人员进行清洁。

2.对消防炮表面进行清洁时,不能采用带腐蚀性的物质,以免造成消防炮损坏。

3.如消防炮频繁启动扫描,或出现故障状态,应及时与厂家联系。消防炮不宜安装在正常情况下有明火和紫外线强烈的场所。
